單級雙吸離心泵又被稱為單級雙吸水平中開蝸殼式循環水泵離心泵，供抽送清水或者物理化學性質類似于水的其他液體之用。下面由水泵廠家對單級雙吸離心泵的構成和應用進行講解。

單級雙吸離心泵的構成

單級雙吸離心泵的吸口和吐出口都在軸心線的下方，和軸線垂直成水平方向。檢修時無需拆卸進出口水管和電機。從轉動方向看去，為順時針旋轉方向。（也可以根據用戶的要求改為逆時針旋轉）。

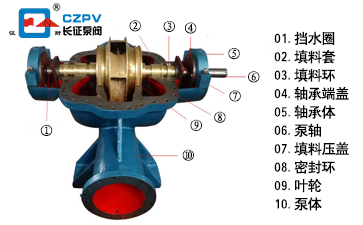

單級雙吸離心泵有泵體，泵蓋，葉輪，軸，雙吸密封環和軸套等零部件構成。

泵體和泵蓋構成葉輪的工作室。在進出口法蘭上，制有安裝真空泵和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。

經過平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，軸向位置可以通過軸套螺母來調整。

泵軸由兩個單列向心球軸承支撐。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。

雙吸密封環用來減少壓力室的水漏回吸水室。

該泵通過彈性聯軸器由電機直接傳動，必要時可以用內燃機傳動。

軸封是軟填料密封，（也可以根據用戶需求改為機械密封結構）。
